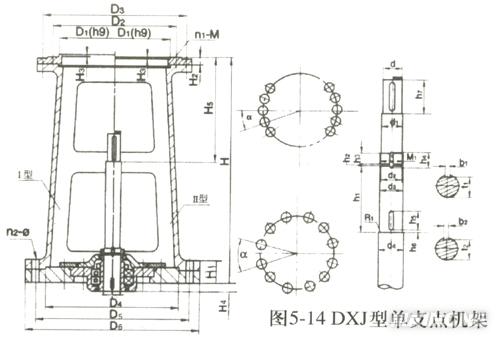

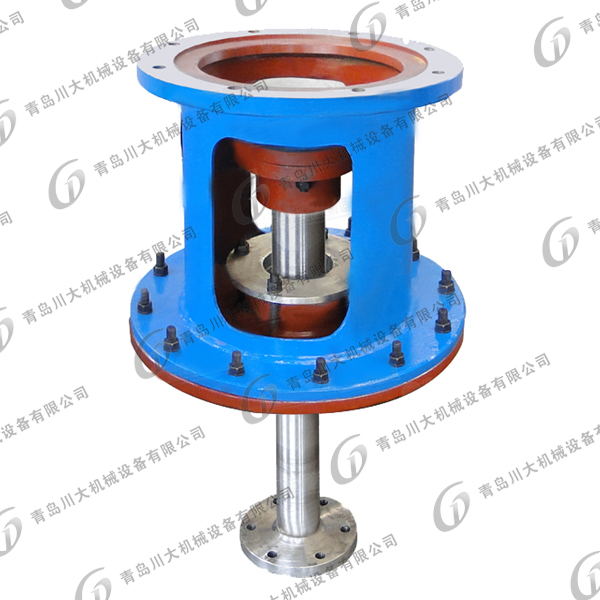

DXJ下置單支點機架，軸承室移到機架底平面，增高攪拌軸的支承間距，提高攪拌軸的長懸臂攪拌能力。

在具備下列條件之一時，選用單支點機架為最佳：

（1）??? 攪拌容器設置底軸承、作為一個受力支點；

（2）??? 軸封本體設有軸承（包括剛性襯），作為一個受力支點（受力程度按軸封要求規定）；

（3）??? 攪拌容器內，軸中部設有導向軸承、作為一受力支點（即中間軸承）。

當具備上述條件的攪拌軸、在選用單支點機架時，攪拌軸與減速機之間的聯軸器須選用HL型彈性柱銷聯軸器。

在實際應用中常用剛性聯軸器代替彈性柱銷聯軸器聯接攪拌軸與減速機出軸，取消底軸承或中間軸承等支點。這樣使用簡化了單支點支架的應條件，但只適宜于攪拌不強烈、功率較小，對軸承負荷較小的場合。這時聯軸器應選用GT型剛性聯軸器，以利軸向尺寸方面的微量調整，原則上不能用JQ型夾殼聯軸器，若采用夾殼聯軸器，則必須對支點的軸承結構進行變動，采用帶緊定的錐定調心滾子軸承，或者取掉夾殼聯軸器中的吊環，使攪拌軸的軸向位置有適當調整的余地。
